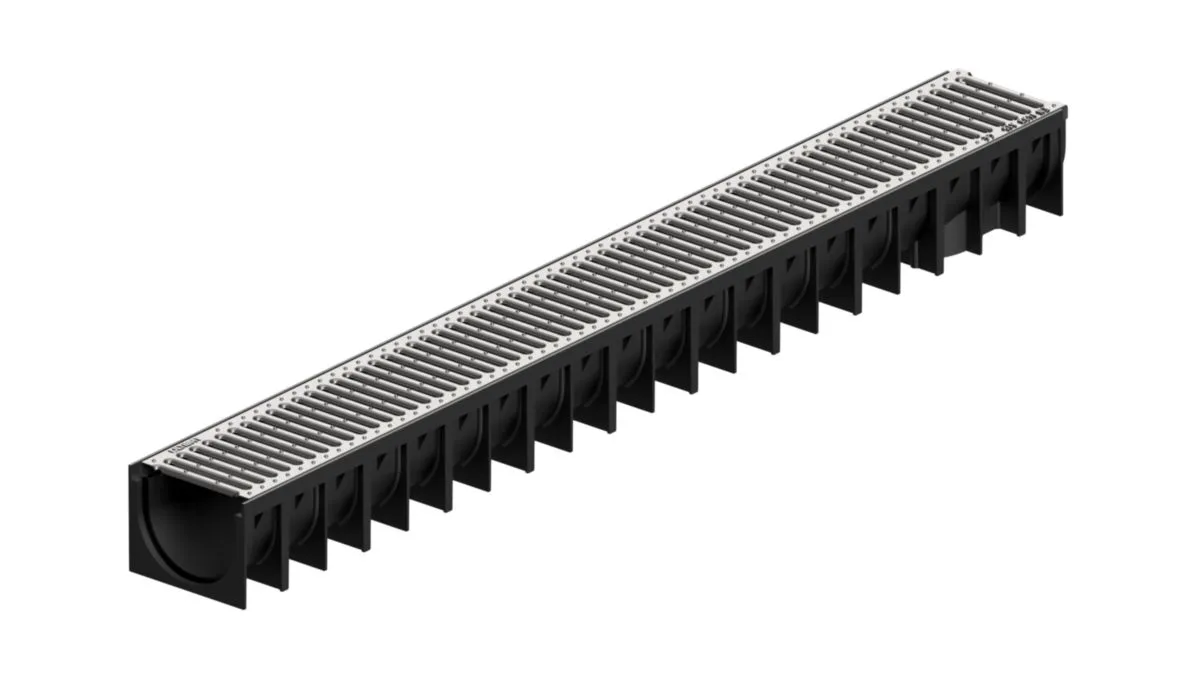

Caniveau PE-PP + grille acier galvanisé – classe A15 – 1000×120 mm – H. 92 mm
19.000 DT
Le caniveau en polyéthylène d’Ultibat permet d’évacuer les eaux pluviales. Adapté aux zones piétonnes, il comporte une grille passerelle en acier galvanisé. Section de drainage : 56,43 cm2. Surface d’absorption : 130 cm3. Sortie verticale : DN 80/90 mm. Caniveau conforme à la norme NF EN 1433.
Share:

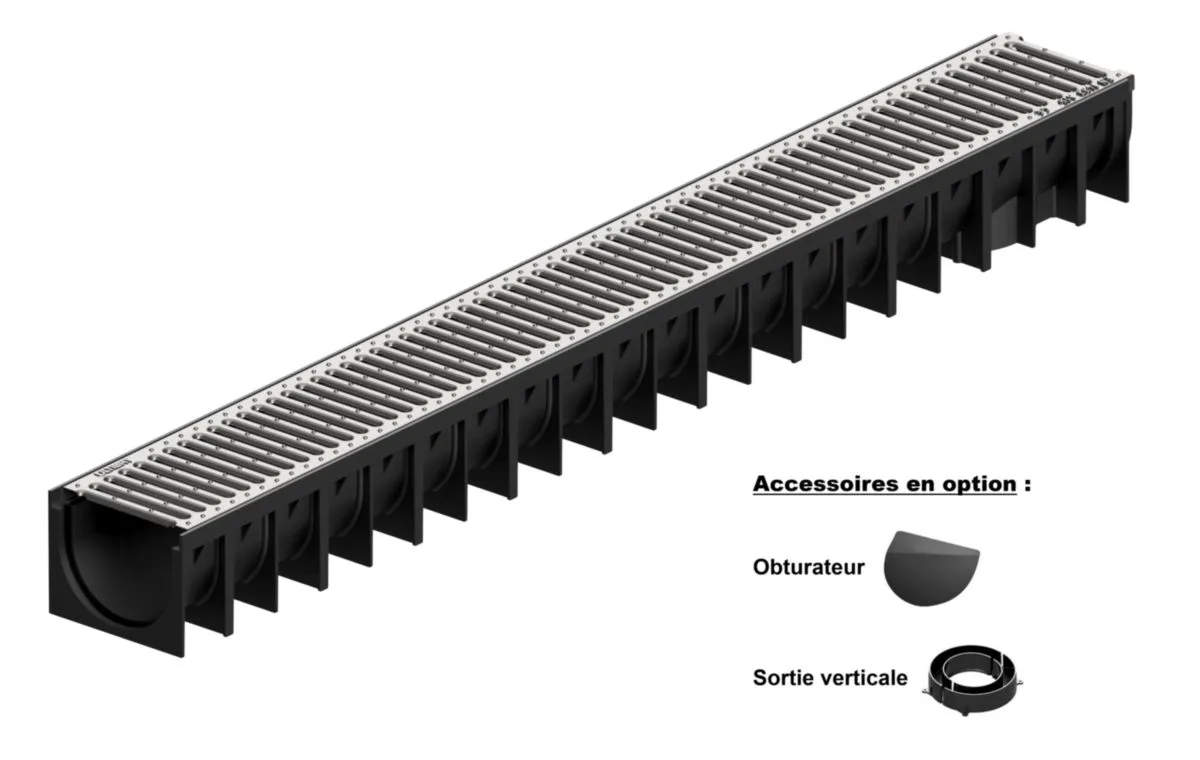

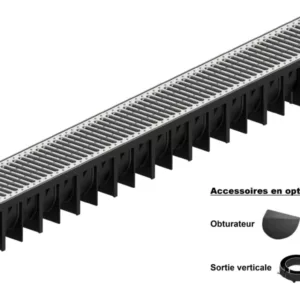

OBTURATEUR : 4435700
SORTIE VERTICALE : 4736220Le caniveau en polyéthylène d’Ultibat permet d’évacuer les eaux pluviales. Adapté aux zones piétonnes, il comporte une grille passerelle en acier galvanisé. Section de drainage : 56,43 cm2. Surface d’absorption : 130 cm3. Sortie verticale : DN 80/90 mm. Caniveau conforme à la norme NF EN 1433.
SORTIE VERTICALE : 4736220Le caniveau en polyéthylène d’Ultibat permet d’évacuer les eaux pluviales. Adapté aux zones piétonnes, il comporte une grille passerelle en acier galvanisé. Section de drainage : 56,43 cm2. Surface d’absorption : 130 cm3. Sortie verticale : DN 80/90 mm. Caniveau conforme à la norme NF EN 1433.
Les plus :
Facile à poser
Haute résistance mécanique et chimique
Matériau léger, non poreux, ingélif, surface lisse qui évite
l’encrassement.
Adapté PMR
Haute résistance mécanique et chimique
Matériau léger, non poreux, ingélif, surface lisse qui évite
l’encrassement.
Adapté PMR
Conseils d’utilisation :
POUR UNE POSE DANS LE BÉTON, LES JOINTS SONT OBLIGATOIRES
Les joints de dilatation sont nécessaires pour protéger le caniveau du mouvement des chaussées en béton.
Le joint de dilatation divise un ouvrage en plusieurs parties indépendantes afin d’absorber les divers mouvements de la construction et donc éviter une fissuration diffuse. Le joint peut être positionné contre le coffrage béton du caniveau mais ne peut pas être positionné à plus de 4 mètres du caniveau.
Le joint de retrait a pour fonction d’absorber le retrait lié à la prise du matériau, en concentrant la fissuration sur sa ligne. Il est réalisé soit par réservation dans la dalle avant la coulée (règle ULTIBAT), soit par scellement de profilés perdus dans la dalle, soit par sciage.
PENDANT L’INSTALLATION
Une installation de caniveau n’est pas achevée tant que le revêtement final n’est pas posé. Une fois le caniveau installé, il reste vulnérable aux dommages. Il est préférable que le trafic, en phase chantier, soit éloigné du caniveau. Si le trafic est nécessaire avant la pose du revêtement, il faut créer temporairement une passerelle au-dessus du caniveau (les planches ou les plaques posées à cheval sur le caniveau sont insuffisantes).
Dans tous les cas, la surface de roulement doit être surélevée de 3 à 5 mm par rapport à la surface du caniveau.
COMMENT CASSER LA SORTIE VERTICALE ?
Le caniveau PE-PP ULTIBAT dispose de prémarques d’évacuation en sortie verticale
à casser à l’aide d’un marteau. Cette prémarque se casse depuis l’extérieur vers
l’intérieur du caniveau.
COMMENT INSTALLER L’OBTURATEUR ?
L’obturateur se fixe sur les deux extrémités du caniveau par simple emboitement.
COMMENT RACCORDER 2 CANIVEAUX ?
Etape 1 : Si besoin découpez le caniveau à la bonne longueur
Etape 2 : Emboîtez les caniveaux l’un dans l’autre.
Etape 3 : Pour rendre étanche le jointoiement de deux caniveaux, il vous suffit de
déposer un ruban de type silicone au pistolet dans la gorge du caniveau.
Etape 4 : Essuyez l’excédent de joint sur les faces intérieures du caniveau.
Puis, laissez sécher le joint selon les recommandations du fabriquant
